Slide8

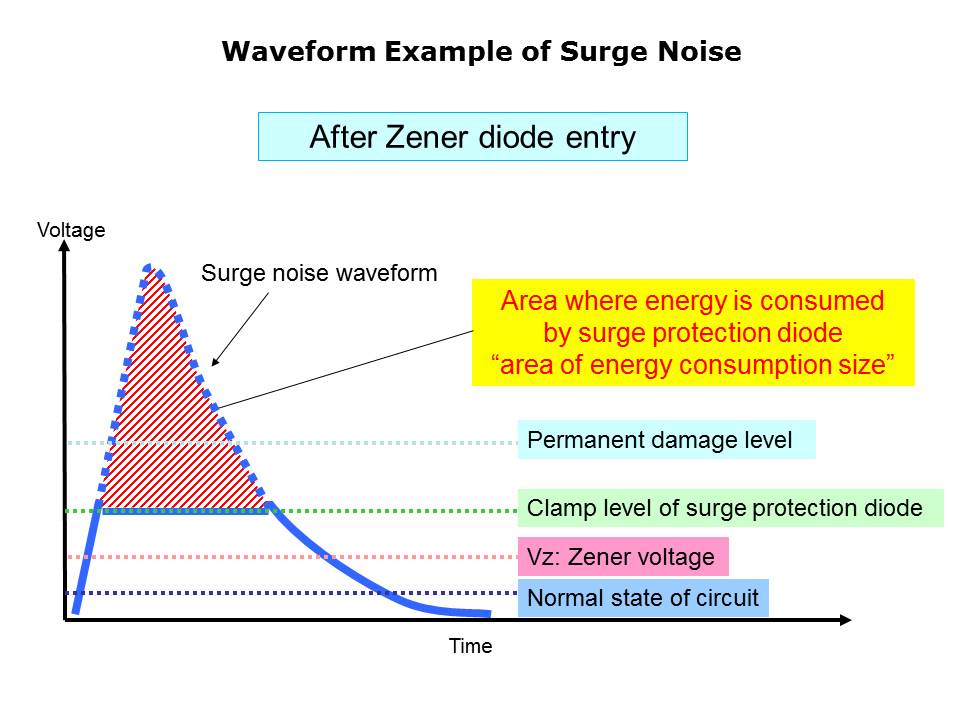

The graph on this slide shows an example of a surge noise waveform after passing through a Zener diode. A Zener diode prevents the surge energy exceeding a clamp voltage and reduces the surge noise level to the level at which a circuit will not be damaged.
