Kycon

5-Position Audio Jack and Plug

Kycon expands its audio jack series by adding a 5-pole jack and plug

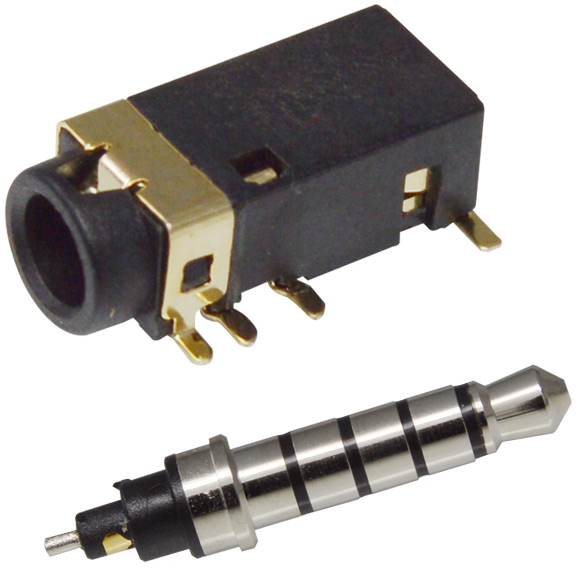

Image of Kycon's 5 position Audio Jack and Plug Kycon's 5-pole jack and plug combination provides enough contacts for full, balanced audio, active noise-canceling headphones, and binaural recordings. The plug is left open on the wire side for overmolding purposes.

Features

  • 5-pole contact, TRRRS
  • Enough contacts for active noise canceling headphones and biaural recordings
  • Complies with EIA Standards
Specifications
  • Materials and Finish
    • Housing: high-temperature thermoplastic, UL 94V-0 rated, black color
    • Contact material: phosphor bronze, gold plating all over nickel underplating
  • Mechanical Characteristics
    • Insertion force: 0.4 kg to 3.0 kg
    • Withdrawal force: 0.3 kg to 3.0 kg
    • Durability: 5000 mating cycles minimum
    • Operating temperature: -25°C to +70°C
  • Electrical Characteristics
    • Rated voltage: 12 VDC
    • Rated current: 1 A
    • Insulation resistance: 100 Megohms at 500 VDC
    • Contact resistance: 30 milliohms (max)
    • Dielectric withstanding voltage: 500 VAC(RMS) for 1 minute

Connector Jack

KuvaManufacturer Part NumberKuvausSignaalilinjatToimialan tunnustama liitännän halkaisijaTodellinen halkaisijaSaatavana oleva määrä HintaNäytä tiedot
CONN JACK STEREO 5COND SMDSTX-3542-5N-G-TRCONN JACK STEREO 5COND SMD5 johdinta (TRRRS)3,50mm (0,141", 1/8", minipistotulppa) - kuulokkeet0,142" (3,60mm)815 - Immediate$1.39Näytä tiedot

Connector Plug

KuvaManufacturer Part NumberKuvausSignaalilinjatToimialan tunnustama liitännän halkaisijaTodellinen halkaisijaSaatavana oleva määrä HintaNäytä tiedot
CONN PLUG STEREO 5CONDSTX-P-5POLECONN PLUG STEREO 5COND5 johdinta (TRRRS)3,50mm (0,141", 1/8", minipistotulppa) - kuulokkeet0,126" (3,20mm)1104 - Immediate$2.06Näytä tiedot
Published: 2019-10-11
