0015045401 Datasheet by Molex

NOTES:
1. MATERIAL: POLYESTER, 94V-0, BLACK
2. PRODUCT SPECIFICATION:
3. PACKAGING SPECIFICATION: PK-70013-100
4. OPTIONAL SPRING CLIP: 71809
RECOMMENDED ON 18-50 CKT PARTS FOR
HIGHER RETENTION FORCE
5. INTERIM CLIP ACCEPTS:
TWO 70066 SINGLE ROW CRIMP HOUSINGS
TWO 70400 SINGLE ROW IDT ASSEMBLIES
TWO 70430 SINGLE ROW FFC ASSEMBLIES
ONE 70450 DUAL ROW CRIMP HOUSING
6. MATES WITH:
OPTION A: HOUSINGS WITHOUT RIBS
70567 CGRID DUAL ROW VERTICAL HEADER OPTION B
74162 CGRID DUAL ROW RIGHT ANGLE HEADER OPTION B
70022 DUAL ROW PANEL MOUNT CLIP
OPTION B: HOUSINGS WITH RIBS
70567 CGRID DUAL ROW VERTICAL HEADER OPTION C
74162 CGRID DUAL ROW RIGHT ANGLE HEADER OPTION C
70568 CGRID DUAL ROW VERTICAL HEADER
70229 CGRID DUAL ROW RIGHT ANGLE HEADER
70022 DUAL ROW PANEL MOUNT CLIP
70013
RETENTION CLIP
SEE NOTE 4
OPTION A
HOUSING WITHOUT RIBS
GENERAL
TOLERANCES
(UNLESS SPECIFIED)
ANGULAR TOL ±
°
SERIES MATERIAL NUMBER CUSTOMER
70013
4 PLACES
±
3 PLACES
±
2 PLACES
±
0.25
1 PLACE
±
0.38
0 PLACES
±
0.0
DRAFT WHERE APPLICABLE
MUST REMAIN
WITHIN DIMENSIONS
THIS DRAWING CONTAINS INFORMATION THAT IS PROPRIETARY TO MOLEX ELECTRONIC TECHNOLOGIES, LLC AND SHOULD NOT BE USED WITHOUT WRITTEN PERMISSION
SHEET NUMBER
1 OF 3
DIMENSION UNITS SCALE
MM 3:1
DRWN BY DATE
KSAMIEC 2017/07/10
CHK'D BY DATE
CHKD BY
APPR BY DATE
FSMITH 2017/07/18
DOCUMENT NUMBER
DOC TYPE
DOC PART
700130000-SD PSD 000
DRAWING SIZE
THIRD ANGLE PROJECTION
B
SL DUAL ROW INTERIM CLIP
PRODUCT CUSTOMER DRAWING
UPDATE LOCK
2017/07/10
2017/07/18
112473
KSAMIEC
FSMITH
EC NO:
DRWN:
CHK'D:
APPR:
A
REV
QUALITY
SYMBOLS
=0
=0
=0
=0
=0
=0
=0
=0
FORMAT: master-tb-prod-B
REVISION: G
DATE: 2017/02/06
RELEASE STATUS P1 RELEASE DATE 18.07.2017 20:12:14
C
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
A A
B B
C C
D D
E E

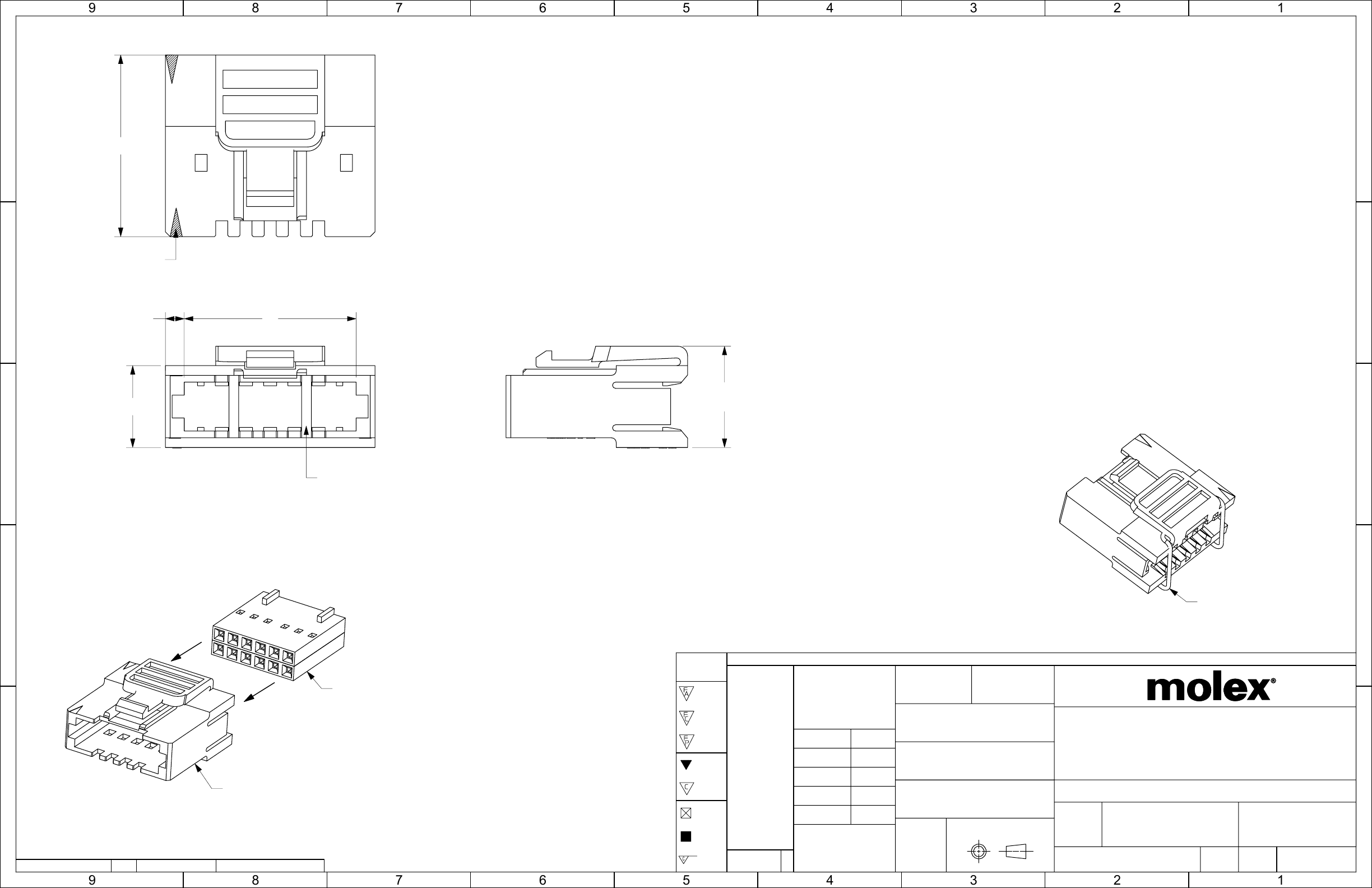

INTERIM CLIP ACCEPTS CONNECTORS:
(SEE NOTE 5)
CONNECTORS SHOWN FOR REF ONLY.
SUPPORT BEAMS PRESENT
ON ALL 14-50 CIRCUIT PARTS
19.05
CIRCUIT 1
A
TYP1.98
8.59 REF
10.62
TNT \fl © Q .A m N DDDDDDF 306* XUJ] moleX“ m<><><fi>
UPDATE LOCK
2017/07/10
2017/07/18
112473
KSAMIEC
FSMITH
EC NO:
DRWN:
CHK'D:
APPR:
A
REV
SL DUAL ROW INTERIM CLIP
PRODUCT CUSTOMER DRAWING
DOCUMENT NUMBER
DOC TYPE
DOC PART
700130000-SD PSD 000
SERIES MATERIAL NUMBER CUSTOMER
70013
SEE CHART
DRAWING SIZE
THIRD ANGLE PROJECTION
B
GENERAL
TOLERANCES
(UNLESS SPECIFIED)
ANGULAR TOL ±
°
4 PLACES
±
3 PLACES
±
2 PLACES
±
0.25
1 PLACE
±
0.38
0 PLACES
±
0.0
DRAFT WHERE APPLICABLE
MUST REMAIN
WITHIN DIMENSIONS
DIMENSION UNITS SCALE
MM 3:1
DRWN BY DATE
KSAMIEC 2017/07/10
CHK'D BY DATE
CHKD BY
APPR BY DATE
FSMITH 2017/07/18
SHEET NUMBER
2 OF 3
THIS DRAWING CONTAINS INFORMATION THAT IS PROPRIETARY TO MOLEX ELECTRONIC TECHNOLOGIES, LLC AND SHOULD NOT BE USED WITHOUT WRITTEN PERMISSION
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
A A
B B
C C
D D
E E
QUALITY
SYMBOLS
=0
=0
=0
=0
=0
=0
=0
=0
FORMAT: master-tb-prod-B
REVISION: G
DATE: 2017/02/06
RELEASE STATUS P1 RELEASE DATE 18.07.2017 20:12:14
C
19.05
8.59 REF
10.62
RIBS
OPTION B
HOUSING WITH RIBS
OPTION A WITHOUT RIBS
OPTION B WITH RIBS
CKTS
DIM A
MATERIAL NO
ENG NO
MATERIAL NO
ENG NO
6
7.87
15045061
70013-0006
15045064
70013-1006
8
10.41
15045081
70013-0008
15045084
70013-1008
10
12.95
15045101
70013-0010
15045104
70013-1010
12
15.49
15045121
70013-0012
15045124
70013-1012
14
18.03
15045141
70013-0014
15045144
70013-1014
16
20.57
15045161
70013-0016
15045164
70013-1016
18
23.11
15045181
70013-0018
15045184
70013-1018
20
25.65
15045201
70013-0020
15045204
70013-1020
22
28.19
15045221
70013-0022
15045224
70013-1022
24
30.73
15045241
70013-0024
15045244
70013-1024
26
33.27
15045261
70013-0026
15045264
70013-1026
28
35.81
15045281
70013-0028
15045284
70013-1028
30
38.35
15045301
70013-0030
15045304
70013-1030
32
40.89
15045321
70013-0032
15045324
70013-1032
34
43.43
15045341
70013-0034
15045344
70013-1034
36
45.97
15045361
70013-0036
15045364
70013-1036
38
48.51
15045381
70013-0038
15045384
70013-1038
40
51.05
15045401
70013-0040
15045404
70013-1040
42
53.59
15045421
70013-0042
15045424
70013-1042
44
56.13
15045441
70013-0044
15045444
70013-1044
46
58.67
15045461
70013-0046
15045464
70013-1046
48
61.21
15045481
70013-0048
15045484
70013-1048
50
63.75
15045501
70013-0050
15045504
70013-1050
A
TYP1.98
CIRCUIT 1
W N ElDDDDDDDDDDDDDDDDDDDDDDDD§ HUD" moleX“ m<><><fi>
DRAWING SIZE
THIRD ANGLE PROJECTION
BDOCUMENT NUMBER
DOC TYPE
DOC PART
700130000-SD PSD 000
SL DUAL ROW INTERIM CLIP
PRODUCT CUSTOMER DRAWING
SERIES MATERIAL NUMBER CUSTOMER
70013
SEE CHART
THIS DRAWING CONTAINS INFORMATION THAT IS PROPRIETARY TO MOLEX ELECTRONIC TECHNOLOGIES, LLC AND SHOULD NOT BE USED WITHOUT WRITTEN PERMISSION
4 PLACES
±
3 PLACES
±
2 PLACES
±
0.25
1 PLACE
±
0.38
0 PLACES
±
0.0
DRAFT WHERE APPLICABLE
MUST REMAIN
WITHIN DIMENSIONS
GENERAL
TOLERANCES
(UNLESS SPECIFIED)
ANGULAR TOL ±
°
SHEET NUMBER
3 OF 3
UPDATE LOCK
2017/07/10
2017/07/18
112473
KSAMIEC
FSMITH
EC NO:
DRWN:
CHK'D:
APPR:
A
REV
DIMENSION UNITS SCALE
MM 2:1
DRWN BY DATE
KSAMIEC 2017/07/10
CHK'D BY DATE
CHKD BY
APPR BY DATE
FSMITH 2017/07/18
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
A A
B B
C C
D D
E E
QUALITY
SYMBOLS
=0
=0
=0
=0
=0
=0
=0
=0
FORMAT: master-tb-prod-B
REVISION: G
DATE: 2017/02/06
RELEASE STATUS P1 RELEASE DATE 18.07.2017 20:12:14
C
POLARIZING RIB LOCATIONS
AVAILABLE ON 50 CKT PARTS ONLY
SEE CHART FOR LOCATIONS
50 49 48 3 2 1
CUSTOM POLARIZING RIB LOCATIONS MATES WITH
CKTS MATERIAL NO ENG NO RIB LOCATIONS MATERIAL NO ENG NO
50 15-04-5500 70013-1051 1 AND 49 50-65-0501 70022-0061
50 15-04-5502 70013-1052 1 AND 48 50-65-0502 70022-0062
50 15-04-5503 70013-1053 2 AND 50 50-65-0503 70022-0063
50 15-04-5505 70013-1054 2 AND 49 50-65-0504 70022-0064
50 15-04-5506 70013-1055 2 AND 48 50-65-0505 70022-0065
50 15-04-5507 70013-1056 3 AND 50 50-65-0506 70022-0066
50 15-04-5508 70013-1057 3 AND 49 50-65-0507 70022-0067
50 15-04-5509 70013-1058 3 AND 48 50-65-0508 70022-0068
